Gambaran Keseluruhan Produk

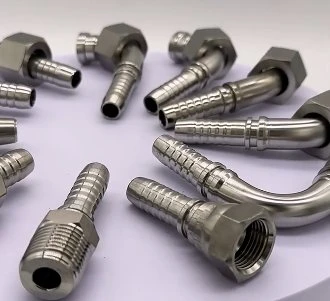

Kelengkapan Hidraulik Metrik Keluli Tahan Karat ialah komponen sambungan hidraulik yang dihasilkan dengan benang metrik untuk menyambungkan tiub, hos, injap, manifold dan peralatan hidraulik dalam sistem yang memerlukan rintangan kakisan dan antara muka metrik piawai.

product-1008-633

news-865-1008

news-865-1149

Spesifikasi

TIDAK.	BENANG			TIUB OD		0		DIMENSI			MPa
TIDAK.	E,F	G	D1	D2		O CINCIN	A	B	C	S1	S2
ACCH-12–12–100G	M12X1.5	M10X1	6	6	8.1X1.6	20	20	26.5	11	14	31.5
ACCH-14–14–120G	M14X1.5	M12X1.5	8	8	9.3X2.4	22.5	22.5	32.5	14	17
ACCH-16–16–140G	M16X1.5	M14X1.5	10	10	11.3X2.4	24.5	24.5	34	16	19	L
ACCH-18–18–160G	M18X1.5	M16X1.5	12	12	13.3X2.4	26	26	36	19	22	L
ACCH–26–26–220G	M26X1.5	M22X1.5	18	18	19.3X2.4	33	33	43.5	27	27
ACCH-30–30–270G	M30X2	M27X2	22	22	23.5X3	37	37	50	30	32	16
ACCH-36–36–330G	M36X2	M33X2	28	28	29.2X3	40.7	40.7	54	36	41	L
ADDH-14–14–120G	M14X1.5	M12X1.5	6	6	9.3X2.4	25.8	25.8	32	14	17	63
ADDH-16–16–140G	M16X1.5	M14X1.5	8	8	11.3X2.4	27	27	34	16	19
ADDH-18–18–160G	M18X1.5	M16X1.5	10	10	13.3X2.4	28.5	28.5	36	19	22	S
ADDH-20–20–180G	M20X1.5	M18X1.5	12	12	15.3X2.4	28.5	28.5	37	19	24
ADDH-24–24–220G	M24X1.5	M22X1.5	16	16	19.3X2.4	32.2	32.2	41.2	24	27
ADDH-30–30–270G	M30X2	M27X2	20	20	23.5X3	41.5	41.5	50	30	32	40
ADDH-36–36–330G	M36X2	M33X2	25	25	29.2X3	46.5	46.5	54	36	41
ADDH-42–42–420G	M42X2	M42X2	30	30	38.5X3	49.5	49.5	57.2	41	50	S

Parameter/Data Teknikal

Asal	ZheJiang, China	Tarikh penghantaran	Boleh dirunding
Pensijilan	GB/T19001-2016 idt ISO9001:2015	Pembungkusan	standard eksport
bahan	Keluli Karbon	Waranti	1 tahun
Tempoh pembayaran	TT	MOQ	2000
keadaan	baru	warna	Zink putih, zink warna

Kelebihan Sambungan Metrik

01/

Rintangan Kakisan untuk Persekitaran Yang Keras
Dikilangkan dalam Keluli Tahan Karat 304 dan 316, dengan 316 lazimnya dipilih untuk luar pesisir, pemprosesan kimia dan keadaan operasi-kelembapan tinggi.

02/

Antara Muka Metrik Terpiawai
Dihasilkan mengikut keperluan dimensi DIN 2353 / ISO 8434 untuk menyokong keserasian merentasi sistem hidraulik metrik.

03/

Keupayaan Tekanan Merentas Siri
Tersedia dalam konfigurasi Siri Ringan (L) dan Siri Berat (S) untuk keperluan tekanan hidraulik yang berbeza dan keadaan pemasangan.

04/

Sambungan Mekanikal Boleh Digunakan Semula
Struktur sambungan tiub-jenis gigitan membenarkan penggantian tiub dan penyelenggaraan sistem tanpa operasi kimpalan.

Pembuatan Bersama Tiub

Geometri Cincin Pemotong Terkawal
Cincin pemotong dimesin dengan dimensi tepi dikawal dalam ±0.05 mm untuk menyokong gigitan tiub yang konsisten semasa pemasangan.

Ketepatan Benang Metrik
Benang dihasilkan dan diperiksa mengikut keperluan toleransi ISO 965-1 untuk meningkatkan keserasian sambungan.

Kemasan Permukaan Pengedap
Kawasan pengedap dan sentuhan kritikal dimesin kepada Ra Kurang daripada atau sama dengan 1.6 μm untuk mengurangkan kerosakan pemasangan dan meningkatkan konsistensi pengedap.

Kawalan Pensijilan Bahan
Bahan keluli tahan karat disahkan terhadap keperluan pensijilan EN 10204 3.1 sebelum keluaran pengeluaran.

Pemeriksaan Kelompok
Bahagian siap menjalani pensampelan dimensi dan pemeriksaan visual sebelum penghantaran.

Konfigurasi Tersedia

item	Pilihan yang Tersedia
Piawaian Benang	Metrik
Standard	DIN 2353, ISO 8434
Siri	Siri Ringan (L), Siri Berat (S)
Jenis Sambungan	Lurus, Siku, Tee, Palang, Bulkhead
bahan	Keluli Tahan Karat 304, Keluli Tahan Karat 316
Tiub OD	6–42 mm
Jenis Seal	Cincin Pemotong, Pengedap Elastomer
Menanda	Nombor Bahagian, Kod Kelompok, Logo Pelanggan

Persekitaran Pemasangan Biasa

Sistem Hidraulik Marin

Sesuai untuk pemasangan hidraulik yang terdedah kepada kelembapan dan persekitaran garam.

Peralatan Pemprosesan Makanan

Digunakan di mana komponen hidraulik keluli tahan karat diutamakan untuk pembinaan peralatan.

Sistem Pemprosesan Kimia

Digunakan dalam peralatan hidraulik dan pemindahan bendalir yang memerlukan bahan kalis-kakisan.

Automasi Perindustrian

Digunakan dalam litar hidraulik metrik untuk peralatan pembuatan dan pemprosesan.

product-600-828

Soalan Lazim

S: Mengapa memilih kelengkapan metrik dan bukannya benang inci?

J: Kelengkapan metrik biasanya dinyatakan dalam sistem hidraulik yang direka bentuk mengikut piawaian sambungan DIN dan ISO.

S: Apakah perbezaan antara Siri Ringan dan Siri Berat?

J: Kelengkapan Heavy Series direka untuk keupayaan tekanan yang lebih tinggi, manakala Light Series memfokuskan pada pemasangan yang lebih padat.

S: Adakah kelengkapan keluli tahan karat boleh ditukar ganti dengan kelengkapan keluli karbon?

J: Kebolehtukaran bergantung pada standard benang, struktur pengedap dan keserasian dimensi berbanding bahan sahaja.

S: Bolehkah kelengkapan ini dipasang tanpa kimpalan?

A: Ya. Cincin pemotongan dan reka bentuk mampatan mekanikal membenarkan pemasangan tanpa sambungan dikimpal.

S: Apakah maklumat yang diperlukan untuk pemilihan?

A: Saiz benang, diameter luar tiub, keperluan tekanan, gred bahan, dan standard pemasangan perlu disahkan sebelum membuat pesanan.
