Penyesuai Hidraulik Ketepatan untuk Sambungan Kuasa Bendalir Boleh Dipercayai
Penyesuai hidraulik ialah komponen kritikal yang digunakan untuk menyambungkan bahagian sistem hidraulik yang berbeza dengan jenis benang, saiz atau standard sambungan yang berbeza-beza. Mereka memastikan penghantaran bendalir yang selamat,-bebas dan cekap dalam-sistem hidraulik tekanan tinggi.
Sebagai pengeluar penyesuai hidraulik profesional, kami menghasilkan rangkaian penuh penyesuai yang direka untuk piawaian hidraulik global termasuk sistem SAE, BSP, JIC, NPT, ORFS dan Metrik.
-

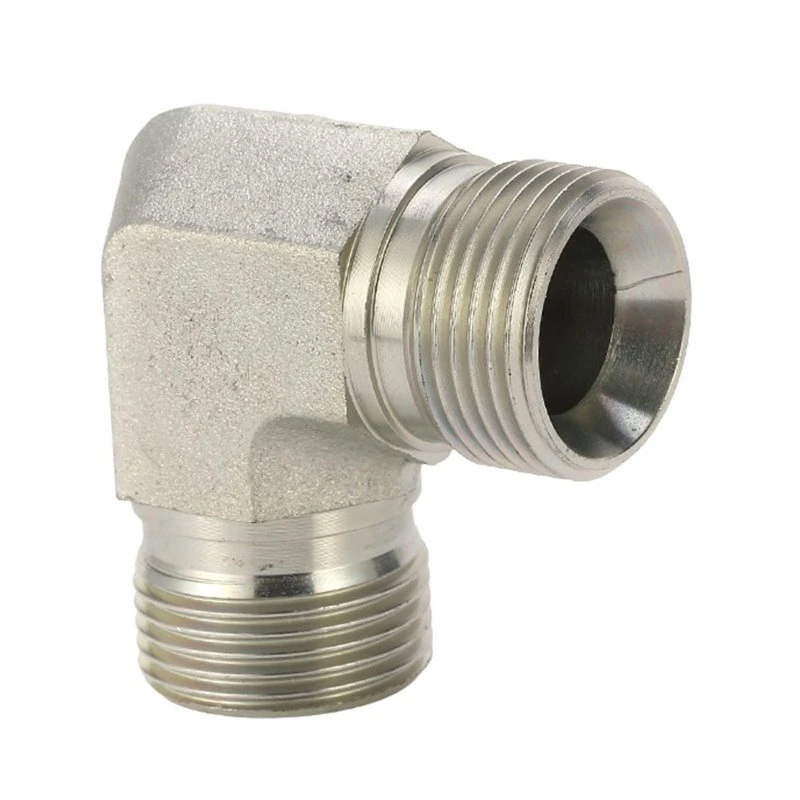

![Penyesuai 90 Darjah Hidraulik]()
Penyesuai 90 Darjah HidraulikPenyesuai 90 Darjah Hidraulik digunakan dalam sistem hidraulik industri untuk mencapai-sambungan arah sudut tepat untuk media bendalir. Ia memastikan sambungan-bebas, boleh dipercayai di bawah... -
![O-Penyesuaian Hidraulik Cincin]()
O-Penyesuaian Hidraulik CincinO-Penyesuai Hidraulik Cincin mendayakan sambungan aliran cawangan melalui struktur kedap muka cincin O-. Penyesuai ini digunakan secara meluas dalam jentera pembinaan, peralatan pertanian, unit... -
![Penyesuai Hidraulik 3 Hala]()
Penyesuai Hidraulik 3 HalaPenyesuai Hidraulik 3 Hala membelah atau menumpu satu saluran paip hidraulik kepada tiga cawangan. Ia sesuai untuk penghantaran arah dan penyepaduan saluran paip berbilang media dalam sistem... -
![Penyesuai Peralihan Hidraulik]()
Penyesuai Peralihan HidraulikPenyesuai Peralihan Hidraulik ialah komponen sambungan yang digunakan untuk menyertai port hidraulik, hos dan kelengkapan dengan standard benang, saiz atau kaedah pengedap yang berbeza. -
![T Penyesuai Hidraulik]()
T Penyesuai HidraulikPenyesuai Hidraulik T ialah penyambung kuasa bendalir -ketumpatan tinggi, berat{1}}yang direka bentuk untuk memisahkan laluan aliran paip hidraulik kepada tiga arah. -
![Penyesuai 45 Darjah Hidraulik]()
Penyesuai 45 Darjah HidraulikPenyesuai Hidraulik 45 Darjah direka bentuk untuk sambungan sudut yang boleh dipercayai antara jenis benang standard British yang tidak sepadan.
Parameter
| BAHAGIAN NO. | BENANG | DIMENSI | |||
| E | F | A | B | S1 | |
| 1BT4-02SP | G1/8*X28 | R1/8*X28 | 17 | 17 | 11 |
| 1BT4-04SP | G1/4*X19 | R1/4*X19 | 20.3 | 21 | 14 |
| 1BT4-04-06SP | G1/4*X19 | R3/8*X19 | 20.5 | 23 | 16 |
| 1BT4-06SP | G3/8*X19 | R3/8*X19 | 22 | 23 | 16 |
| 1BT4-06-04SP | G3/8*X19 | R1/4*X19 | 22 | 21 | 16 |
| 1BT4-06-12SP | G3/8*X19 | R3/4*X14 | 25.5 | 30.5 | 27 |
| 1BT4-08SP | G1/2*X14 | R1/2*X14 | 27 | 29.5 | 22 |
| 1BT4-08-06SP | G1/2*X14 | R3/8*X19 | 27 | 25 | 22 |
| 1BT4-08-12SP | G1/2*X14 | R3/4*X14 | 28.5 | 30.5 | 27 |
| 1BT4-10-08SP | G5/8*X14 | R1/2*X14 | 28.5 | 29.5 | 22 |
| 1BT4-10-12SP | G5/8*X14 | R3/4*X14 | 29 | 35 | 27 |
| 1BT4-12SP | G3/4*X14 | R3/4*X14 | 31 | 30.5 | 27 |
| 1BT4-12-08SP | G3/4*X14 | R1/2*X14 | 31 | 30.5 | 27 |
| 1BT4-12-16SP | G3/4*X14 | R1*X11 | 32.5 | 38 | 33 |
| 1BT4-16SP | G1*X11 | R1*X11 | 35 | 38 | 33 |
| 1BT4-16-12SP | G1*X11 | R3/4*X14 | 35 | 32.5 | 33 |
| 1BT4-16-20SP | G1*X11 | R1.1/4*X11 | 38.5 | 43 | 41 |
| 1BT4-20SP | G1.1/4*X11 | R1*X11 | 38.5 | 43 | 41 |
| 1BT4-20-16SP | G1.1/4*X11 | R1*X11 | 38.5 | 42 | 41 |
| 1BT4-20-24SP | G1.1/4*X11 | R1.1/2*X11 | 41.5 | 47.5 | 48 |
| 1BT4-24SP | G1.1/2*X11 | R1.1/2*X11 | 44 | 47.5 | 48 |
| 1BT4-24-20SP | G1.1/2*X11 | R1.1/4*X11 | 44 | 45.5 | 48 |
| 1BT4-24-32SP | G1.1/2*X11 | R2*X11 | 51 | 60.5 | 63 |
| 1BT4-32SP | G2*X11 | R2/X11 | 49.5 | 55.5 | 63 |
| 1BT4-32-24SP | G2*X11 | R1.1/2*X11 | 51 | 52.5 | 63 |
Piawaian Benang & Keserasian
JIC (SAE J514):Sudut tempat duduk suar 37 darjah, digunakan secara meluas dalam hidraulik industri dan mudah alih Amerika Utara.
ORFS (SAE J1453):O-Ring Face Seal, menawarkan tahap perlindungan kebocoran tertinggi dalam persekitaran-tekanan tinggi,-tinggi.
NPT/NPTF:Benang paip tirus yang mencapai pengedap melalui logam-ke-pengikat logam (pengedap kering-NPTF menghilangkan keperluan untuk pengedap benang dalam aplikasi tertentu).
BSPP / BSPT (ISO 1179 / ISO 228):Benang Paip Piawai British (Sejajar dan Tirus) dengan sudut benang 55 darjah, dominan dalam pasaran Eropah dan Komanwel.
DIN Metrik (ISO 6149 / DIN 2353):Kelengkapan jenis gigitan kon 24 darjah-, standard untuk sektor industri berat dan automotif Eropah.
Bahan & Rawatan Permukaan
Pilihan Bahan
Keluli Karbon (cth, 12L14, 20#, 45#):Ketepatan-dimesin untuk aplikasi tekanan tinggi-perindustrian standard, menawarkan kekuatan tegangan yang sangat baik.
Keluli Tahan Karat (SS316L / SS304):Penting untuk marin, minyak & gas luar pesisir, pemprosesan kimia dan persekitaran gred-makanan di mana rintangan kakisan asid-bes adalah wajib.
Loyang:Ideal untuk-pemindahan cecair tekanan rendah, instrumentasi dan sistem pneumatik yang memerlukan rintangan percikan.
Salutan Permukaan Termaju
Untuk mematuhi piawaian alam sekitar global dan memaksimumkan hayat perkhidmatan, semua penyesuai keluli karbon menjalani rawatan permukaan yang ketat:
Cr6-Penyaduran Zink Percuma (Ali Zink-Nikel):Memberikan rintangan kakisan yang unggul, melebihi 720 jam Ujian Semburan Garam Karat Merah (ASTM B117).
Penyaduran Zink Trivalen:Kemasan mesra alam-membekalkan lebih 120-240 jam ketahanan terhadap karat putih.
Aplikasi Industri
Pembinaan & Pemindahan Tanah:Jengkaut, pemuat dan kren mudah alih yang beroperasi di bawah pancang tekanan berterusan dan getaran berat.
Pertanian & Perhutanan:Traktor, penuai dan alat tambahan yang memerlukan sambungan-tahan cuaca yang teguh.
Minyak, Gas & Perlombongan:-Peralatan patah tekanan tinggi dan jentera perlombongan bawah tanah dengan kos masa henti beribu-ribu sejam.
Pembuatan & Automasi:Mesin pengacuan suntikan, penekan hidraulik dan talian kilang automatik yang memerlukan komponen padat, sifar-kebocoran.
Panduan Pemilihan Penyesuai Hidraulik
| Faktor | Pilihan | Peraturan Pemilihan Utama |
| Jenis Benang | BSP / NPT / JIC / ORFS / Metrik | Padankan standard sistem sedia ada, jangan campur BSP & NPT |
| Penilaian Tekanan | 3000 / 6000 / 10000 PSI | Pilih tekanan kerja sistem di atas |
| Jenis Meterai | Logam / O-Cincin / ORFS | ORFS=kebocoran terbaik-prestasi percuma |
| bahan | Keluli Karbon / SS304 / SS316 | 316 untuk kegunaan marin & kimia |
| Permohonan | Pembinaan / Perlombongan / Marin / Minyak & Gas | Persekitaran padan untuk kakisan & ketahanan |
Proses Pembuatan
Pemesinan Ketepatan CNC
Dilengkapi dengan pusat pusingan CNC berbilang-paksi untuk mengekalkan toleransi dimensi dalam ±0.02mm.
Penempaan Lanjutan
Siku dan tee dibina daripada kosong-panas untuk memastikan penjajaran aliran butiran yang optimum, meningkatkan kekuatan keletihan secara drastik berbanding alternatif yang dikimpal.
Clean Room De-burring
Pembersihan ultrasonik automatik dan manual 100% membuang semua pemfailan logam dan bahan cemar dalaman yang boleh merosakkan injap hidraulik di hilir.
Proses Jaminan Kualiti
Kebolehkesanan Bahan
Setiap kelompok keluli mentah disertakan dengan MTR (Mill Test Report) yang mengesahkan komposisi kimia dan kekuatan tegangan.
Pemeriksaan Benang
Pengesahan 100% menggunakan tolok Go/No yang ditentukur-Go semasa dan selepas pengeluaran.
Ujian Tekanan
Ujian kelompok rawak dijalankan sehingga 4x tekanan kerja (Faktor Keselamatan 4:1) untuk memastikan sifar pecah struktur.
Soalan Lazim
S: Bagaimanakah saya mengenal pasti jenis benang penyesuai hidraulik?
J: Pengenalpastian benang boleh dilakukan dengan mengukur pic, sudut dan diameter. Kami boleh membantu dengan pengenalan teknikal jika sampel atau gambar disediakan.
S: Apakah perbezaan antara benang BSP dan NPT?
A: Benang BSP biasanya digunakan di Eropah dan Asia, manakala benang NPT digunakan terutamanya di Amerika Utara. Mereka tidak boleh ditukar ganti.
S: Bolehkah penyesuai hidraulik mengendalikan-sistem tekanan tinggi?
A: Ya. Penyesuai hidraulik kami direka untuk-aplikasi tekanan tinggi, biasanya sehingga 6000 PSI atau lebih tinggi bergantung pada reka bentuk.
S: Adakah penyesuai hidraulik anda serasi dengan jenama antarabangsa?
A: Ya. Produk kami mengikut piawaian antarabangsa seperti SAE, BSP, JIC, NPT dan ORFS, memastikan keserasian yang luas.
S: Adakah anda menyediakan penyesuai hidraulik tersuai?
A: Ya. Kami menawarkan penyesuaian OEM penuh berdasarkan lukisan, sampel atau keperluan teknikal.
S: Apakah bahan yang ada?
J: Kami menawarkan keluli karbon, keluli tahan karat, dan loyang bergantung pada keperluan aplikasi.
S: Adakah anda menyediakan laporan ujian kualiti dan tekanan?
A: Ya. Kami boleh menyediakan laporan pemeriksaan, sijil bahan, dan dokumentasi ujian tekanan atas permintaan.
Dengan pengalaman yang banyak, kami adalah salah satu pengeluar penyesuai hidraulik paling profesional di China. Kami sangat mengalu-alukan anda untuk penyesuai hidraulik diskaun borong buatan China di sini dari kilang kami. Semua produk yang disesuaikan dengan kualiti yang tinggi dan harga yang kompetitif.
